Membuat Sendiri Audio CD Player dari CD ROM Bekas

Tulisan ini adalah re-post dari idrus.net

Pada awalnya saya hanya iseng ketika membongkar komputer pertama saya, keluaran tahun 2000, seperangkat Intel Celeron 500MHz, motherboard Asus (lupa serinya), SDRAM 64MB, VGA 16MB, harddisk 10GB, dilengkapi dengan satu unit CD ROM Asus 40x, dan satu unit CD-RW Samsung 52x.

Ketika dulu masih ngekos di Bandar Lampung, sering saya temui angkot-angkot dengan CD ROM sebagai audio playernya. Dan hal itulah yang menginspirasi saya untuk meniru hal yang sama, membuat audio CD player dari CD ROM bekas sebagai alternatif sistem audio di kamar saya, daripada CD ROM yang ada di komputer lama tersebut tidak terpakai.

Yang saya pilih adalah CD ROM Asus 40x, dengan pertimbangan memiliki tombol play, next, stop, dan eject di bagian depan tray-nya berikut satu port jack audio 3,5mm dan pengatur volume.

Bagaimana cara membuatnya?
Well, bisa dibilang cukup mudah dan cukup murah (karena saya hanya memanfaatkan perangkat-perangkat bekas). Dalam contoh ini, perlengkapan yang saya gunakan adalah CD ROM, power supply unit (bekas) bertipe ATX dengan 20 pin, seutas kawat/kabel (bisa juga menggunakan timah solder), dan tentu saja headset/amplifier. Apabila menggunakan amplifier, usahakan amplifier tersebut memiliki sumber daya selain dari CD ROM, dikarenakan daya output CD ROM hanya sanggup untuk ‘mengangkat’ headset standar saja.

Karena pada umumnya CD ROM yang ada di pasaran telah mampu memutar CD audio, maka yang perlu kita lakukan hanyalah menyalakan CD ROM tersebut tanpa harus terhubung ke motherboard CPU, dengan  hanya mengandalkan bantuan power supply unit.

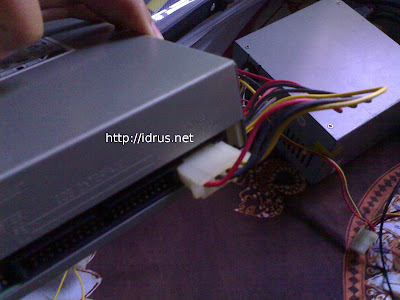

Susun dan sambungkan kabel-kabel yang dibutuhkan; kabel amplifier ke jack 3,5mm di CD ROM, kabel power (4 pin) dari power supply unit ke CD ROM, dan kabel power utama power supply unit ke steker listrik.

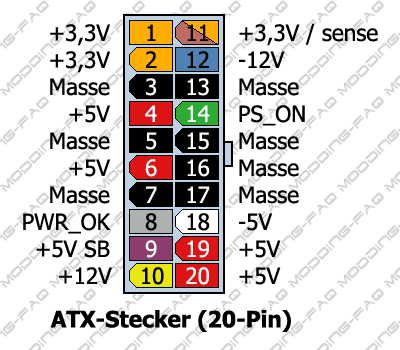

Done? Almost! Langkah terakhir yang perlu kita lakukan adalah menyalakan CD ROM tersebut. Bagaimana caranya? Perhatikan diagram 20pin pada power supply unit bertipe ATX berikut ini:

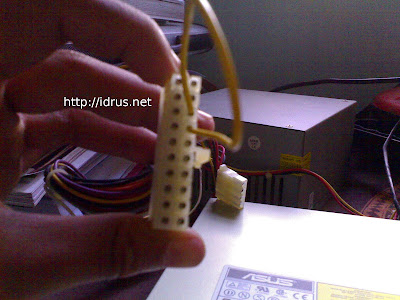

Untuk menyalakan CD ROM tersebut, kita membutuhkan seutas kabel atau kawat/timah solder untuk kemudian salah satu ujungnya disambungkan/dicolokkan ke pin PS_ON dan ujung yang lain ke salah satu pin Masse. Dalam contoh ini, saya menghubungkan pin PS_ON (14) ke pin Masse (13).

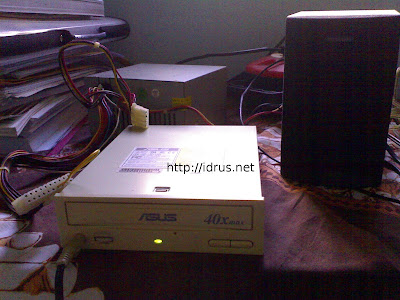

Setelah CD ROM menyala, tekan tombol eject, masukkan CD audio ke tray, tutup tray, nyalakan amplifier, setel volume amplifier, dan tekan tombol play pada CD ROM. Selamat berdendang!

Ditulis oleh Idrus Fhadli (xvader)
